浙江42CrMo钢管性能_高强度高韧性

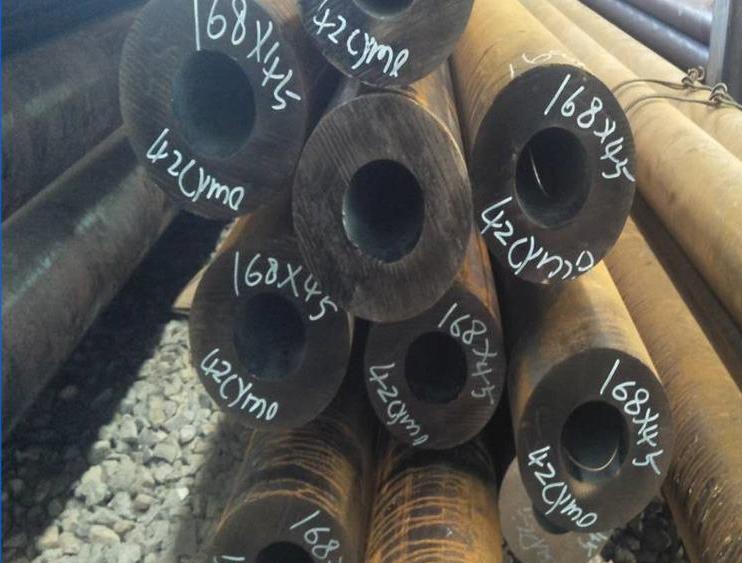

42CrMo钢管性能概述
42CrMo钢管是一种典型的合金结构钢，以其卓越的高强度和高韧性而著称。该材料通过合理的化学成分设计与热处理工艺相结合，实现了优异的综合力学性能，广泛应用于对承载能力和抗冲击性要求较高的关键部件中。
化学成分与材料特点
42CrMo钢的化学成分经过精心配比，主要包含碳(C)、铬(Cr)、钼(Mo)等元素，具体特点如下：
高强度：经过调质处理后，抗拉强度可达1080MPa以上，屈服强度高，承载能力优异。
高韧性：良好的冲击韧性，尤其在低温环境下仍能保持较高的韧性值，抗断裂能力强。
耐磨性与疲劳强度：表面硬度可通过热处理提升，耐磨性能好，同时具有较高的疲劳极限，适用于循环载荷工况。
热处理性能优异：淬透性好，可通过淬火加高温回火（调质）获得理想的强韧化组织。
主要用途
凭借其高强度高韧性的特点，42CrMo钢管被广泛应用于多个工业领域的关键部件：
机械制造：用于制造重型机械的轴类、齿轮、连杆、高强度螺栓等关键传动与连接件。
石油化工与能源：适用于石油钻杆、套管、电站设备中的高压锅炉用管及液压支柱等。
汽车与轨道交通：用于制造汽车车桥、转向节、发动机曲轴以及轨道交通车辆的承重构件。
模具与工具：部分要求高强韧性的塑料模具和冷作模具。
常见规格与标准
42CrMo钢管可根据需求生产多种规格，并遵循国内外相关标准，常见信息如下表所示：
| 项目 | 说明 |
|---|---|
| 外径范围 | 通常从Φ10mm到Φ500mm，可根据要求定制更大尺寸。 |
| 壁厚范围 | 从1mm到50mm以上，满足不同压力与结构需求。 |
| 供应状态 | 热轧、冷拔、正火、退火或调质（淬火+回火）状态。 |
| 执行标准 | 中国GB/T 17396-2009，美国ASTM A519，德国DIN 17200等。 |
力学性能参考
经过标准调质热处理后，42CrMo钢管的典型室温力学性能指标如下表所示，具体数值可能因规格和工艺略有差异：
| 性能指标 | 单位 | 典型值 |
|---|---|---|
| 抗拉强度 (Rm) | MPa | ≥1080 |
| 屈服强度 (Rp0.2) | MPa | ≥930 |
| 断后伸长率 (A) | % | ≥12 |
| 冲击功 (KV2，室温) | J | ≥63 |
| 布氏硬度 (HBW) | - | 217~286 |
加工与热处理注意事项
为了充分发挥42CrMo钢管的性能，在加工和使用过程中需注意以下几点：
切削加工：调质态下硬度较高，建议使用硬质合金刀具，并采用适当的切削速度和冷却液。
焊接性能：焊接性一般，焊前需预热（约250~350℃），焊后需进行去应力退火。
热处理关键：淬火温度通常为850-880℃（油冷），回火温度根据硬度要求在540-660℃之间选择，是获得理想强韧性匹配的关键。
防腐处理：根据使用环境，可进行镀锌、磷化、涂装等表面处理以提高耐腐蚀性。
综上所述，42CrMo钢管是一种性能卓越的工程材料，其高强度与高韧性的完美结合，使其成为重载、冲击及关键安全部件领域的理想选择。正确选型、加工和热处理是保证其性能充分发挥的重要前提。
